板式換網器結構：它主要過濾部件由滑塊、定位銷、進料密封銅環、調隙螺母、分流板和出料密封銅墊所組成，如圖1所示。調隙螺母主要作用是通過旋轉調節，將進料密封銅環和滑板一端作密封緊配合，防止塑料溶液從進料密封銅環和滑板之間漏出；塑料溶液通過分流板進行過濾，過濾后的塑料溶液通過出料口流出。

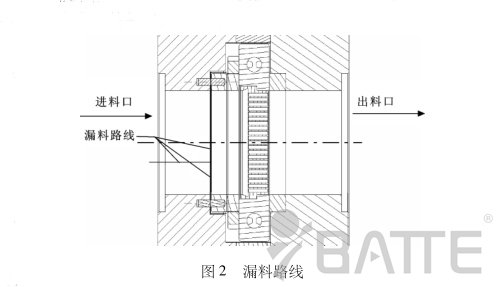

造成板式換網器密封處漏料原因：由圖1不難看出，在進料密封環通過調隙螺母與滑板緊密配合的情況下，進料密封銅環的另一端會和進料口的底端面分離，即產生一定的間隙。在這種情況下，要想真正不漏料，只有進料密封銅環的外徑和進料密封銅環放置槽的配合精度很高才行。但事實上，在加工中，由于加工誤差的原因，這種高配合是很難做到的，這時就會出現如圖2所示的現象，會產生微小的相對配合間隙。由圖2不難看出，當塑料溶液受到的壓力稍大時就會從產生的間隙中漏出來。

板式換網器漏料問題的解決方法

通過上述分析，可確認塑料溶液是在壓力大的情況下從相互配合間隙中流出的。要解決這種漏料就要讓結構更加完善，解決可能產生的間隙問題。對此情況進行分析與設計，所得機械結構如圖3所示。

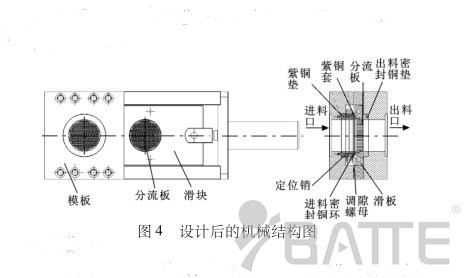

該結構主要由進料密封環、調隙螺母、中間密封環、紫銅套和紫銅墊（放入進料密封銅環槽底）組成。其中調隙螺母內部螺紋分左螺紋和右螺紋，和進料密封環聯接的是左螺紋，和中間密封環聯接的是右螺紋。當調隙螺母順時針?lè)胖脮r(shí)，進料密封環和中間密封環將向兩側移動，為提高兩側的密封性，分別在進料密封外端處加紫銅墊，在中間密封環外端加紫銅套，由于紫銅比較軟，在對調隙螺母使壓的情況下，能更好地起到密封的作用。同時，為防止在調隙螺母旋轉時進料密封環和中間密封環發生同步旋轉或扭曲，特加入兩根定位銷，定位銷貫穿進料密封環和中間密封環，兩端分別與進料密封銅環放置槽銷孔和滑板上的銷槽相聯接。整體結構如圖4所示。

另外，紫銅的膨脹系數較高，在受高溫情況下會產生熱膨脹，這樣能夠進一步改善密封效果，從而使板式換網器漏料問題得到很好的解決。
